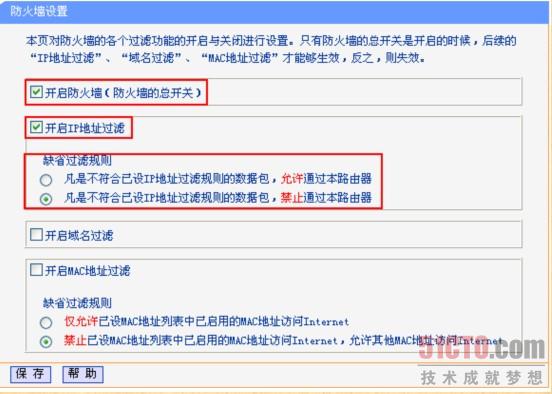

路由器防火墙应用举例（1）IP地址过滤的使用IP地址过滤用于通过IP地址设置内网主机对外网的访问权限，适用于这样的需求：在某个时间段，禁止/允许内网某个IP（段）所有或部分端口和外网IP的所有或部分端口的通信。开启IP地址过滤功能时，必须要开启防火墙总开关，并明确IP地址过滤的缺省过滤规则（设置过程中若有不明确处，可点击当前页面的帮助按钮查看帮助信息）：

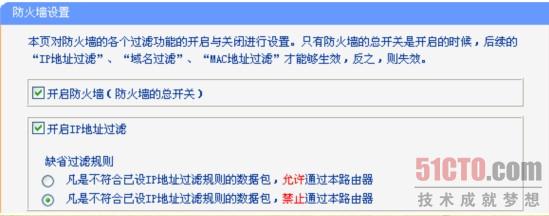

下面将通过两个例子说明IP地址过滤的使用例一：预期目的：不允许内网192.168.1.100-192.168.1.102的IP地址访问外网所有IP地址；允许192.168.1.103完全不受限制的访问外网的所有IP地址。设置方法如下：1．选择缺省过滤规则为：凡是不符合已设IP地址过滤规则的数据包，禁止通过本路由器：

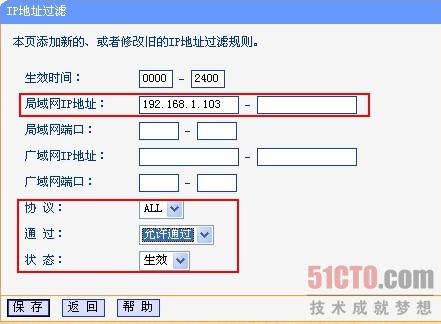

2．添加IP地址过滤新条目：允许内网192.168.1.103完全不受限制的访问外网的所有IP地址因默认规则为禁止不符合IP过滤规则的数据包通过路由器，所以内网电脑IP地址段：192.168.1.100-192.168.1.102不需要进行添加，默认禁止其通过。

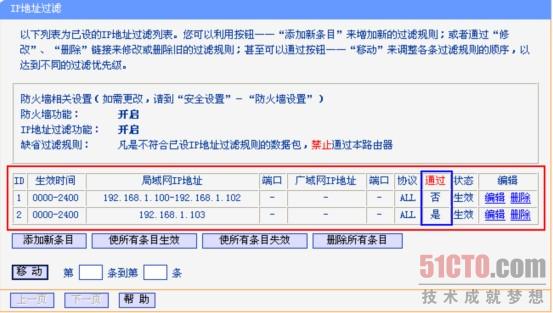

3．保存后生成如下条目，即能达到预期目的：

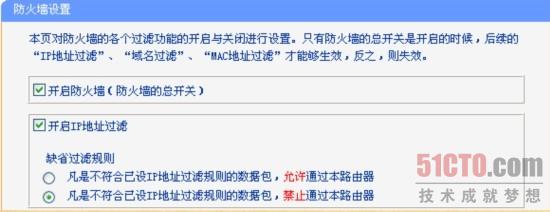

例二：预期目的：内网192.168.1.100-192.168.1.102的IP地址在任何时候都只能浏览外网网页；192.168.1.103从上午8点到下午6点只允在外网219.134.132.62邮件服务器上收发邮件，其余时间不能和对外网通信。浏览网页需使用到80端口（HTTP协议），收发电子邮件使用25（SMTP）与110（POP），同时域名服务器端口号53（DNS）设置方法如下：1．选择缺省过滤规则为：凡是不符合已设IP地址过滤规则的数据包，禁止通过本路由器：

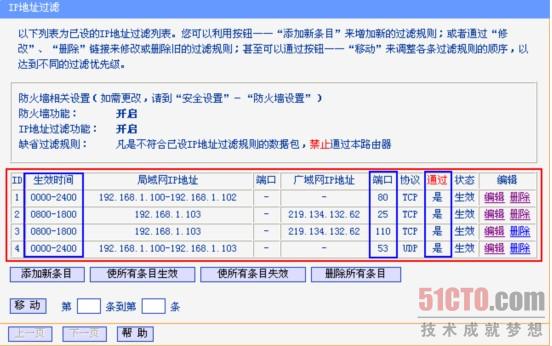

2．设置生成如下条目后即能达到预期目的：

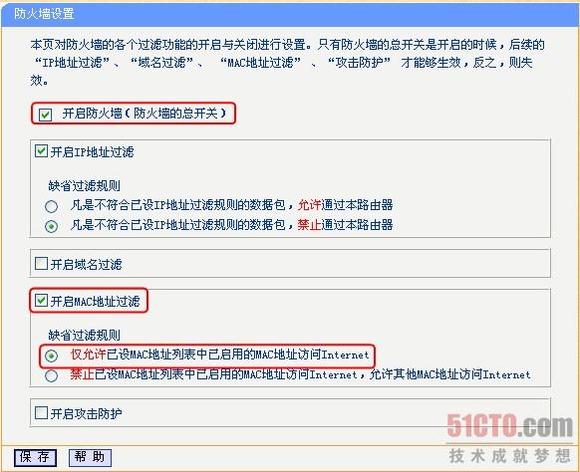

路由器防火墙应用举例（2）MAC地址过滤的使用MAC地址过滤用于通过MAC地址来设置内网主机对外网的访问权限，适用于这样的需求：禁止/允许内网某个MAC地址和外网的通信。开启MAC地址过滤功能时，必须要开启防火墙总开关，并明确MAC地址过滤的缺省过滤规则（设置过程中若有不明确处，可点击当前页面的帮助按钮查看帮助信息）：
